Типоразмер | Привод | Цена |
---|---|---|
15 | PA2DA | 7 085 р. |
20 |
PA2DA |
7 885 р. |
25 |
PA2DA |
8 536 р. |
32 |
PA3DA |
11 578 р. |
40 |
PA7DA |
14 366 р. |
50 |
PA7DA |
17 237 р. |
65 |
PA11DA |
30 083 р. |
80 |
PA11DA |
39 943 р. |
100 |
PA25DA |
68 750 р. |
Типоразмер | Привод | Цена |
---|---|---|
15 | PA2SR12 | 8 789 р. |
20 |
PA2SR12 |
9 589 р. |
25 |
PA3SR12 |
12 019 р. |
32 |
PA7SR12 |
15 693 р. |
40 |
PA11SR12 |
20 739 р. |
50 |
PA16SR12 |
27 060 р. |
65 |
PA25SR12 |
42 734 р. |
80 |
PA25SR12 |
52 066 р. |
100 |
PA52SR12 |
97 628 р. |
Шаровые краны муфтовые полнопроходные нержавеющие из стали AISI316 (CF8M) DN(Ду)15-100 PN(Ру)40 резьба/резьба Тип ABRA-BV11 c ISO верхним фланцем
Конструктивные решения и стабильное качество производства обеспечивает шаровым кранам ABRA-BV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
Основные технические характеристики:
Основные области применения - применяется в качестве запорной трубопроводной арматуры в нижеследующих системах:

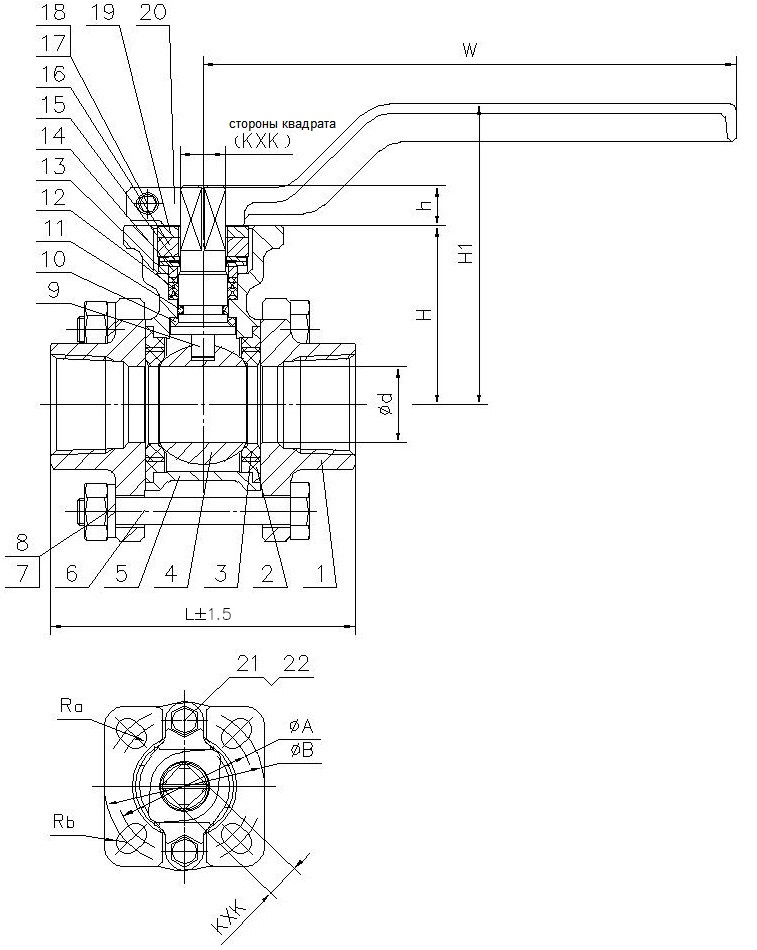

Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 8-100 Ру40 резьба/резьба Тип ABRA-BV11 c ISO верхним фланцем . Размеры в мм.
Ду / DN |
8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | |||
Ру / PN | 40 | ||||||||||||
Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
|||||||||||||
Код товара | ABRA-BV11-008 | ABRA-BV11-010 | ABRA-BV11-015 | ABRA-BV11-020 | ABRA-BV11-025 | ABRA-BV11-032 | ABRA-BV11-040 | ABRA-BV11-050 | ABRA-BV11-065 | ABRA-BV11-080 | ABRA-BV11-100 | ||
ød, мм | 8 | 10 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 | ||
L - строительная длина , мм | 65 | 65 | 65 | 73 | 80 | 95 | 105 | 125 | 168 | 194 | 250 | ||
Н1 - строительная высота с рукояткой (от оси трубы) , мм | 75 | 75 | 75 | 79 | 92 | 98 | 110 | 118 | 142 | 154 | 176 | ||
Н, мм | 43 | 43 | 43 | 47 | 57 | 63 | 72 | 80 | 98 | 110 | 132 | ||
h, мм | 9 | 9 | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 17 | ||
W - длина рукоятки шарового крана от оси поворота, мм | 140 | 140 | 140 | 140 | 170 | 170 | 200 | 200 | 300 | 300 | 300 | ||
KxK, мм, квадрат | 9x9 | 9x9 | 9x9 | 9x9 | 11x11 | 11x11 | 14x14 | 14x14 | 17x17 | 17x17 | 17x17 | ||
М12х1,5 | М14х1,5 | М18х1,5 | М22х1,5 | ||||||||||
Кv, м3/час | 10,0 | 14,0 |
18,9 |
47,1 |
66 |
86,7 |
150,8 |
207,4 |
584,4 |
678,6 |
1545,0 |
||
Вес, кг /шт. | 0,500 | 0,500 | 0,548 | 0,755 | 1,005 | 1,872 | 2,015 | 3,100 | 5,300 | 7,900 | 14,8 | ||
ISO5211/5210 | F03/F04 | F03/F04 | F03/F04 | F03/F04 | F04/F05 | F04/F05 | F05/F07 | F05/F07 | F07/F10 | F07/F10 | F07/F10 | ||
ISO PCD min A / присоединение Ra / ксо | 36/M5x4 | 36/M5x4 | 36/M5x4 | 36/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 70/M8x4 | ||
ISO PCD max B / присоединение Rb / ксо | 42/M5x4 | 42/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 102/M10x4 | 102/M10x4 | 102/M10x4 | ||
Крутящий момент, Н*м, при полном перепаде* | 7 | 7 | 7 | 7 | 11 | 17,6 | 38,5 | 55 | 66 | 71,5 | 176 |
